2-3-8. Mandatory Instruction Signs

2-3-8. Mandatory Instruction Signs



a. mandatory instruction signs는 붉은색 배경에 흰색 글씨를 가진다. 이는 다음을 나타내기 위해 사용된다:



1. 활주로나 critical area의 입구.



2. 항공기 출입이 금지된 지역.



b. 일반적인 mandatory signs는 다음과 같다:



1. Runway Holding Position Sign. 이는 활주로를 교차하는 유도로의 holding position에, 혹은 다른 활주로를 교차하는 활주로의 holding position에 있다. sign에는 활주로의 명칭이 포함된다(그림 2-3-24 참조). sign의 활주로 번호는 각 runway threshold와 일치되도록 배열된다. 예를 들어 “15-33”은 Runway 15 threshold가 좌측에 있음을, 그리고 Runway 33 threshold가 우측에 있음을 나타낸다.

(a) 이륙 활주로의 시작 지점과 교차하는 유도로의 경우 이륙 활주로의 명칭만이 sign에 표시될 수도 있다(그림 2-3-25 참조).

(b) 두 활주로의 교차지점을 가로지르는 유도로의 경우 각 활주로와 정렬된 화살표가 두 활주로의 명칭과 함께 sign에 표시될 것이다(그림 2-3-26 참조). sign의 화살표는 활주로와의 대략적인 정렬을 나타낼 뿐만 아니라 threshold 방향도 지시한다.

(c) runway holding position sign on taxiway는 유도로 포장면의 holding position markings 근처에 설치된다. runway holding position sign on a runway는 활주로 포장면의 holding position markings 근처에 설치된다(단, 해당 활주로가 보통 "Land, Hold Short" operations를 위해 사용되거나 유도로로 사용되는 경우). holding position markings는 paragraph 2-3-5, Holding Position Markings에서 설명된다.



2. Runway Approach Area Holding Position Sign. 일부 공항의 경우 접근 영역이나 출항 영역에 위치한 유도로에서 항공기를 정지시켜야 한다. 이는 해당 활주로에서 수행되는 운영을 방해하지 않기 위함이다. 이 경우 approach end of the runway의 명칭, “dash”(-), 그리고 “APCH”라는 문자를 갖춘 sign이 유도로의 대기 지점에 배치된다. holding position markings도 유도로 포장면에 배치된다. 이러한 sign의 예시가 그림 2-3-27에 나타난다. 이 예시에서 sign은 Runway 15 approach 및/혹은 Runway 33 departure를 보호할 수 있다.

3. ILS Critical Area Holding Position Sign. 일부 공항의 경우 ILS 시스템 사용 시 paragraph 2-3-5, Holding Position Markings에서 설명하는 대기 지점 이외의 위치에서 항공기를 대기시켜야 한다. 이를 위한 holding position sign에는 “ILS”라는 글자가 새겨져 있으며 holding position marking 근처에 배치된다. 이러한 sign의 예시는 그림 2-3-28에 나타나 있다.

(ATP: 기상이 800-2 미만인 경우 ILS critical area로부터 개방된 상태를 유지해야 한다. 그리고 ATC에게 명확한 taxi instructions를 요청한다.)

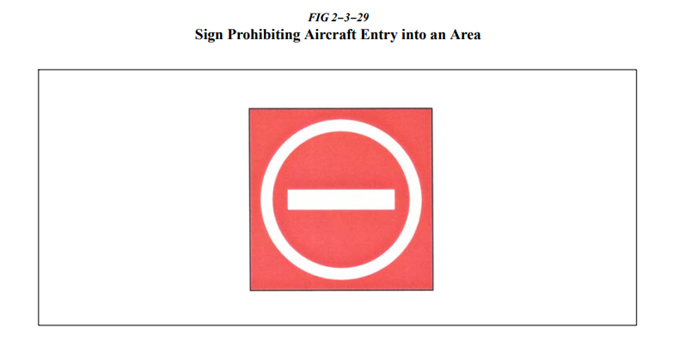

4. No Entry Sign. 이 sign은 항공기의 진입을 금지한다(그림 2-3-29 참조). 이는 보통 한쪽 방향으로만 사용되도록 설계된 유도로에 위치하거나, 혹은 차량용 도로가 유도로나 그 외 aircraft movement surface로 오인될 수 있는 곳에 위치한다.

NOTE -

Holding position signs는 조종사에게 holding position marking의 위치에 대한 시각적 단서를 제공한다.



REFERENCE -

AIM Paragraph 2-3-5, Holding Position Markings
