Axes of an Aircraft

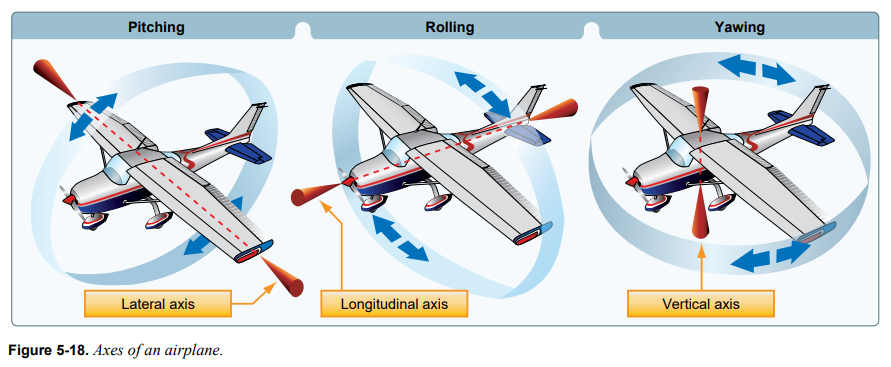

항공기의 축들은 항공기의 CG를 통과하는 세 개의 가상 선으로 구성된다. 이러한 축들은 항공기가 회전하는 가상의 축으로 간주될 수 있다. 세 개의 축들은 서로 90도 각도로 CG를 통과한다. 기수로부터 꼬리로 향하는 선에 평행한 축이 세로축(longitudinal axis)이고, 한 쪽 wingtip으로부터 다른 쪽 wingtip으로 향하는 선에 평행한 축이 가로축(lateral axis)이며, 이 두 축과 직각을 이루는 축이 수직축(vertical axis)이다. 비행 자세가 바뀔 때마다 항공기는 세 개의 축들 중 하나 이상을 통해 회전한다. [그림 5-18]

세로축에 대한 항공기의 움직임은 좌우로 움직이는 배의 roll과 비슷하다. 사실 항공기의 세 축에 대한 움직임을 설명하기 위한 명칭들은 원래 해양 용어이다. 항공기와 배의 움직임이 유사하기 때문에 이러한 용어들이 항공 용어에도 채택되었다. 항공기의 세로축에 대한 움직임을 ”roll“, 가로축에 대한 움직임을 ”pitch“, 그리고 수직축에 대한 움직임을 ”yaw“라 부른다. yaw는 항공기 기수의 왼쪽/오른쪽 움직임이다.



일반적인 비행기의 세 가지 움직임(roll, pitch, 그리고 yaw)은 세 가지 조종면에 의해 제어된다. roll은 aileron을 통해, pitch는 elevator를 통해, 그리고 yaw는 rudder를 통해 제어된다. 이러한 조종면들의 사용 방법은 Chapter 6, Flight Controls에서 설명된다.
